iptables修改数据包源地址

通过操作iptables修改数据包源地址

假定客户端1.2.3.4访问服务5.6.7.8:5678，标记端口1234

客户端规则

数据包修改

1
2

# 将访问{DST_IP}:{DST_PORT}的数据包中目的端口修改为{MARK_PORT}
iptables -t nat -A OUTPUT -d {DST_IP} -p tcp --dport {DST_PORT} -j DNAT --to-destination :{MARK_PORT}

1
2
3

## 示例
# 将访问5.6.7.8:5678的数据包中目的端口修改为1234
iptables -t nat -A OUTPUT -d 5.6.7.8 -p tcp --dport 5678 -j DNAT --to-destination :1234

路由跳转

将访问{DST_IP}的数据强制路由到动态代理服务(去进行后续的修改转发)

1
2
3
4
5
6
7
8

# 查看当前路由规则
route -n
# 获取默认网卡名称
ip -4 -o addr show | grep {HOST_IP} | awk '{print $2}' | head -n1
# 将访问特定IP的请求路由到动态代理服务(可以通过掩码修改为按段路由)
route add -net {DST_IP} netmask 255.255.255.255 gw {DPS_IP} {NET_NAME}
# 删除路由规则
route del -net {DST_IP} netmask 255.255.255.255 gw {DPS_IP} {NET_NAME}

服务端规则

启用规则

1
2
3
4
5
6

# 将访问{DST_IP}:{MARK_PORT}的数据包打上标记{MARK_PORT}
iptables -t mangle -A PREROUTING -p tcp -d {DST_IP} --dport {MARK_PORT} -j MARK --set-mark {MARK_PORT}
# 将被标记{MARK_PORT}的数据包转到实际目标端口{DST_PORT}
iptables -t nat -A PREROUTING -m mark --mark {MARK_PORT} -p tcp -j DNAT --to-destination :{DST_PORT}
# 将被标记{MARK_PORT}的数据包中的源IP修改为{SRC_IP}
iptables -t nat -A POSTROUTING -m mark --mark {MARK_PORT} -j SNAT --to-source {SRC_IP}

假定客户端1.2.3.4访问服务5.6.7.8:5678，标记端口1234

1
2
3
4
5
6
7

## 示例
# 将访问5.6.7.8:1234的数据包打上标记1234
iptables -t mangle -A PREROUTING -p tcp -d 5.6.7.8 --dport 1234 -j MARK --set-mark 1234
# 将被标记1234的数据包转到实际目标端口5678
iptables -t nat -A PREROUTING -m mark --mark 1234 -p tcp -j DNAT --to-destination :5678
# 将被标记1234的数据包中的源IP修改为1.2.3.4
iptables -t nat -A POSTROUTING -m mark --mark 1234 -j SNAT --to-source 1.2.3.4

撤销规则

与启用规则的区别是参数-A/--append修改为-D/--delete

1
2
3

iptables -t mangle -D PREROUTING -p tcp -d {DST_IP} --dport {MARK_PORT} -j MARK --set-mark {MARK_PORT}
iptables -t nat -D PREROUTING -m mark --mark {MARK_PORT} -p tcp -j DNAT --to-destination :{DST_PORT}
iptables -t nat -D POSTROUTING -m mark --mark {MARK_PORT} -j SNAT --to-source {SRC_IP}

查看规则

参数-S/--list-rules相对于-L/--list的输出更稳定且更适合程序处理

1
2
3
4
5
6

# 查看`mangle`表`PREROUTING`链中的规则
iptables -t mangle -S PREROUTING
# 查看`nat`表`PREROUTING`链中的规则
iptables -t nat -S PREROUTING
# 查看`nat`表`POSTROUTING`链中的规则
iptables -t nat -S POSTROUTING

输出如下

还包含其他规则、程序处理时必须严格过滤

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

iptables -V

iptables v1.8.7 (nf_tables)

###

iptables -t mangle -S PREROUTING

-P PREROUTING ACCEPT
-A PREROUTING -d 5.6.7.8/32 -p tcp -m tcp --dport 1234 -j MARK --set-xmark 0x4d2/0xffffffff

###

iptables -t nat -S PREROUTING

-P PREROUTING ACCEPT
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A PREROUTING -p tcp -m mark --mark 0x4d2 -j DNAT --to-destination :5678

###

iptables -t nat -S POSTROUTING

-P POSTROUTING ACCEPT
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE
-A POSTROUTING -s 172.19.0.0/16 ! -o br-a053f76f3ead -j MASQUERADE
-A POSTROUTING -s 172.18.0.0/16 ! -o br-51b383a5369c -j MASQUERADE
-A POSTROUTING -j LIBVIRT_PRT
-A POSTROUTING -m mark --mark 0x4d2 -j SNAT --to-source 1.2.3.4

1
2
3
4
5
6

# 查看`mangle`表`PREROUTING`链中的规则
iptables -t mangle -L PREROUTING
# 查看`nat`表`PREROUTING`链中的规则
iptables -t nat -L PREROUTING
# 查看`nat`表`POSTROUTING`链中的规则
iptables -t nat -L POSTROUTING

清空规则

清空操作也会把其他应用的规则给删掉(例如Docker)，强烈不推荐

1
2
3
4
5
6

# 清空`mangle`表`PREROUTING`链中的规则
iptables -t mangle -F PREROUTING
# 清空`nat`表`PREROUTING`链中的规则
iptables -t nat -F PREROUTING
# 清空`nat`表`POSTROUTING`链中的规则
iptables -t nat -F POSTROUTING

其他

1
2

# 查看iptables规则及过滤命令
iptables -t mangle -L PREROUTING --line-numbers | grep -E '^[[:digit:]]+[[:blank:]]+MARK'

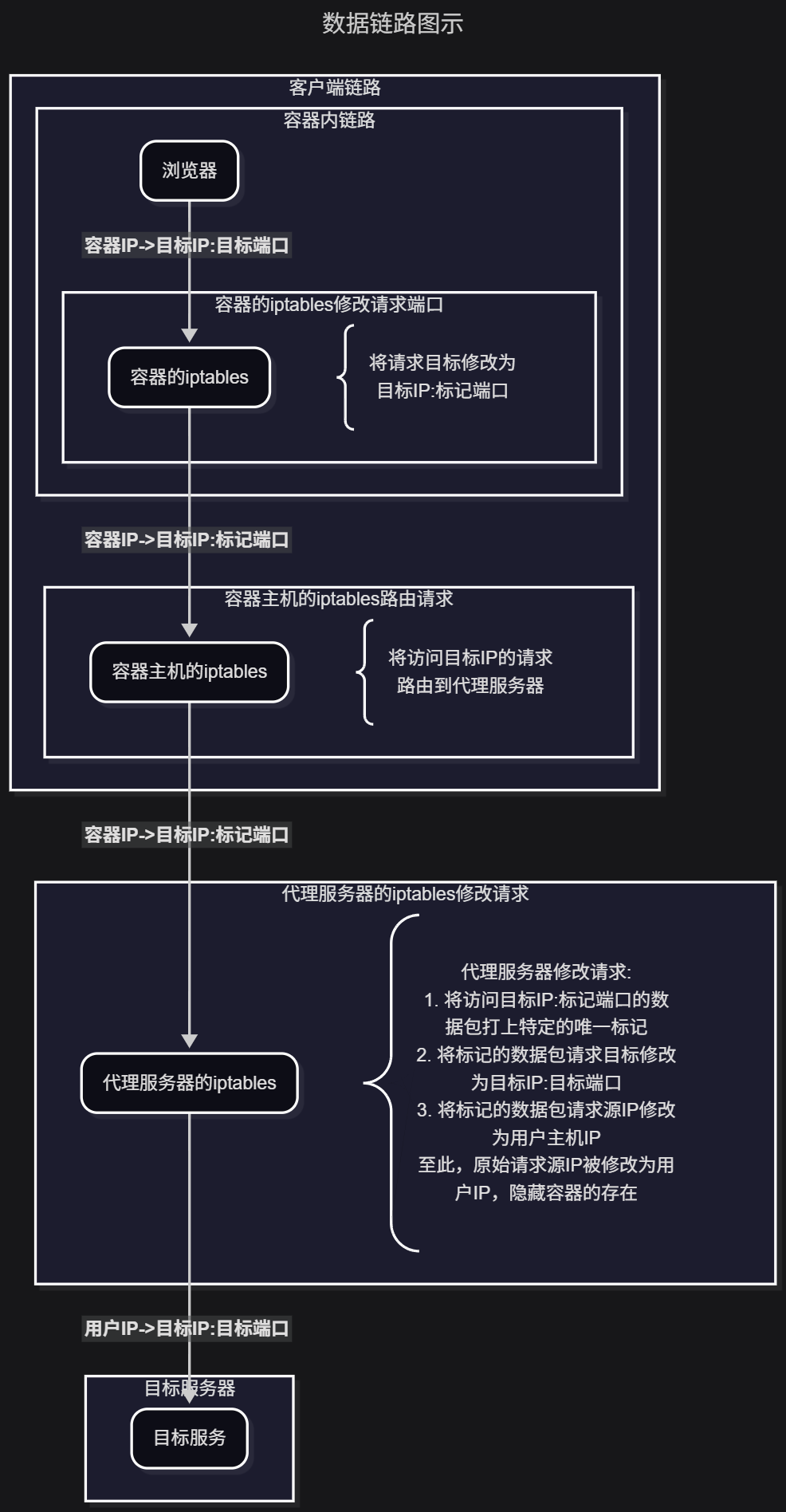

数据链路图示

  ---
title: 数据链路图示
---
%%{init: {"flowchart": {"htmlLabels": false}} }%%
flowchart TB
    subgraph 客户端链路
        direction TB
        subgraph 容器内链路
        direction TB
            A(浏览器)
            A-->|**容器IP->目标IP:目标端口**|B
            subgraph 容器的iptables修改请求端口
            direction RL
                B(容器的iptables)
                c1(将请求目标修改为
                目标IP:标记端口)
                c1@{shape: comment}
            end
        end
        subgraph 容器主机的iptables路由请求
            C(容器主机的iptables)
            c2(将访问目标IP的请求
            路由到代理服务器)
            c2@{shape: comment}
            B-->|**容器IP->目标IP:标记端口**|C
        end
    end

    subgraph 代理服务器的iptables修改请求
        D(代理服务器的iptables)
        c3(代理服务器修改请求:
        1. 将访问目标IP:标记端口的数据包打上特定的唯一标记
        2. 将标记的数据包请求目标修改为目标IP:目标端口
        3. 将标记的数据包请求源IP修改为用户主机IP
        至此，原始请求源IP被修改为用户IP，隐藏容器的存在)
        c3@{shape: comment}
        C-->|**容器IP->目标IP:标记端口**|D
    end

    subgraph 目标服务器
        E(目标服务)
        D-->|**用户IP->目标IP:目标端口**|E
    end
